系统布线说明
来源: | 作者:finance-60 | 发布时间: 2022-04-29 | 2038 次浏览 | 分享到:
4G物联网云刷卡水控器系统由云刷卡水控器、4G版数据服务主机、线材等组成。4G数据服务主机采用4G无线通信技术与云端数据库联网，水控器采用CDBUS通信方式与4G数据服务主机联网，水控器的DC12V供电也从4G数据服务主机中取电。

线材规格

  1. 直流12V电源线：BV4.0平方（单根硬线），线材外皮颜色选红色和黑色

  2. CDBUS通讯线：RVS2*1.0平方（两芯双绞线，也叫花线），线材外皮颜色选绿色和黄色



                      BV4.0平方                               RVS2*1.0平方

布线要求

  1. 水控器推荐水平安装，如果需要竖直安装的话，一定要将水控器安装在距离地面1.5米以上的高度，避免水直接冲在水控器上。

  2. 一台4G数据服务主机最多能接30台云刷卡水控器，30台云刷卡水控器的机号不能重复。

  3. 从4G数据服务主机上拉出的通讯线只能是一条总线，中途不能分支，通讯总线最远距离在1000米以内。

  4. 从4G数据服务主机上拉出的电源线可分成2到3条总线，每条总线上接10到15台水控器，采用BV4.0平方的线材可以用一条总线。电源总线最远距离在70米以内。

  5. 电源总线、通讯总线与每台水控器的线路接头处，务必用防水胶布包裹，确保接头防水。

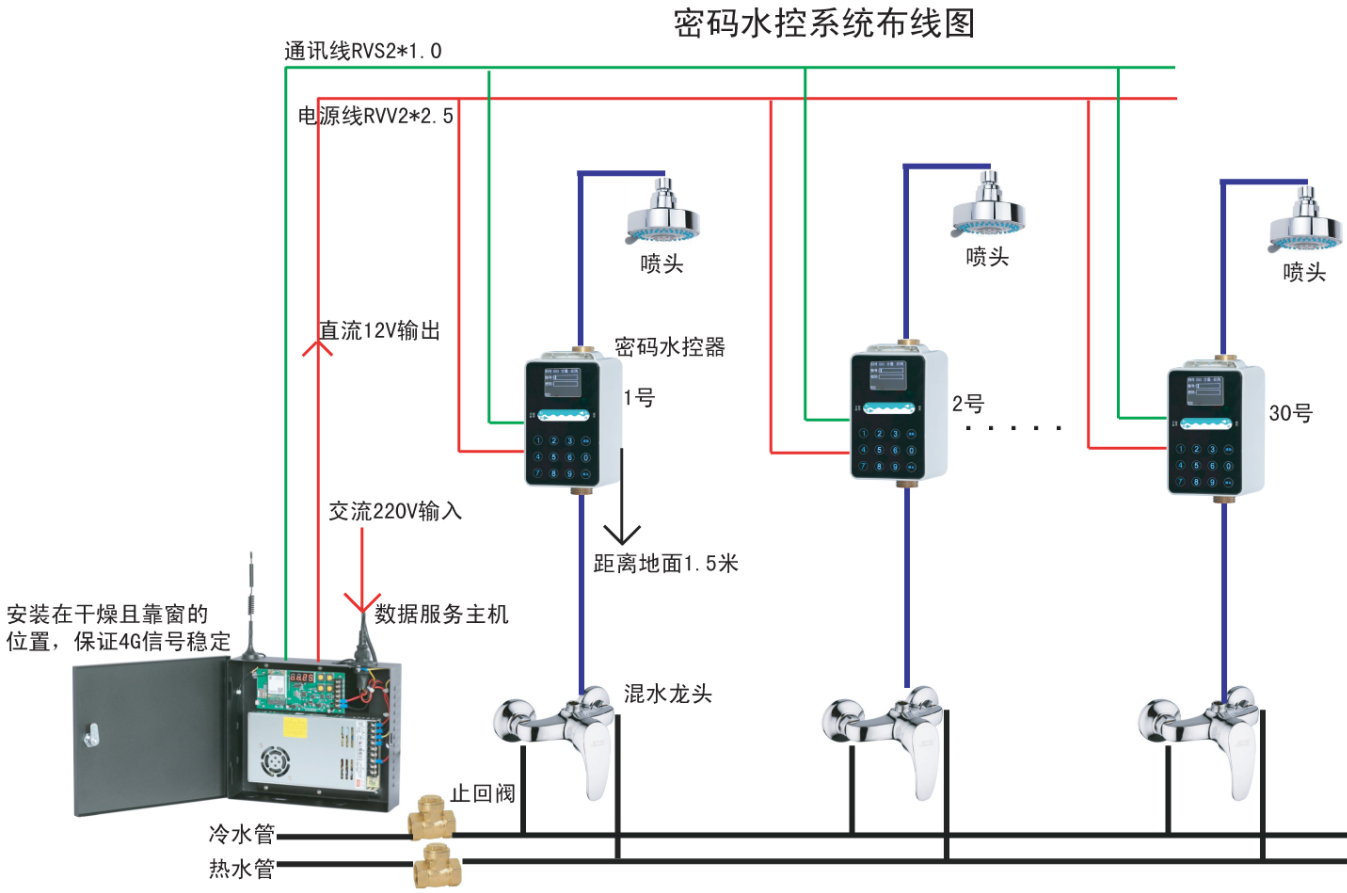

布线示意图
