产品安装说明
来源: | 作者:finance-60 | 发布时间: 2022-04-12 | 2649 次浏览 | 分享到:
物联网三合一水控器有两款类型的产品，类型一是每台水控器是独立4G联网，类型二是需要三合一水控器+4G数据服务主机方式的。独立4G联网型的给水控器供应DC12V电源，将水控器装在水路管道上即可；带4G数据服务主机类型的，水控器的供电由4G数据服务主机中取电，再将通过CDBUS总线方式与4G数据服务主机联网。

水、电管路安装示意图

三合一水控一体机接线说明

  1. 红线为直流12V正极、黑线为直流12V负极，正负极请勿接反。

  2. 搭配4G数据服务主机使用的三合一水控器：绿线为CDBUS通信正极、黄线为CDBUS通信负极。

  3. 独立4G联网的三合一水控器：绿线为485通信正极、黄线为485通信负极，仅用于出厂前修改机号。

  4. 线路接头处请用专业防水胶布（非普通绝缘电胶布）包裹，确保接头防水。

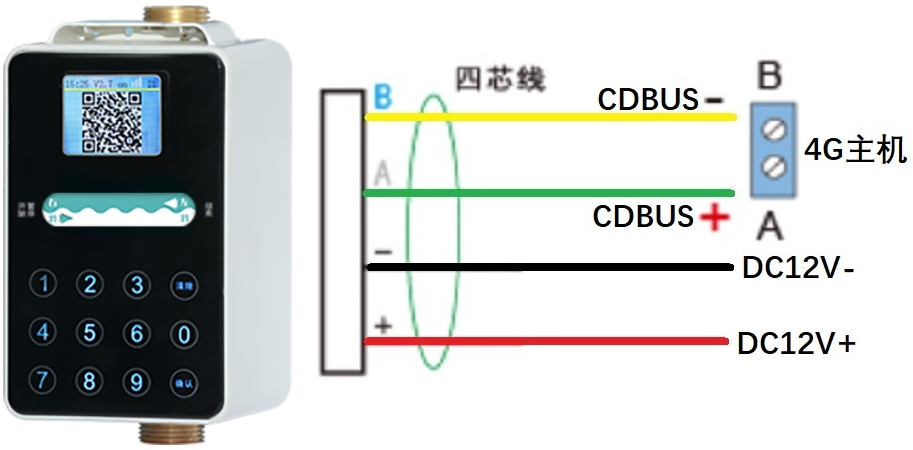

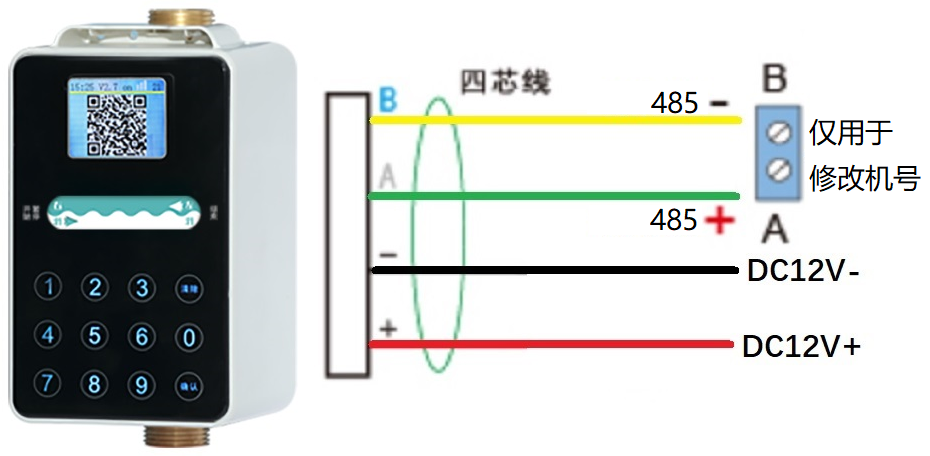

      搭配4G数据主机使用的三合一水控一体机              独立4G联网的三合一水控一体机

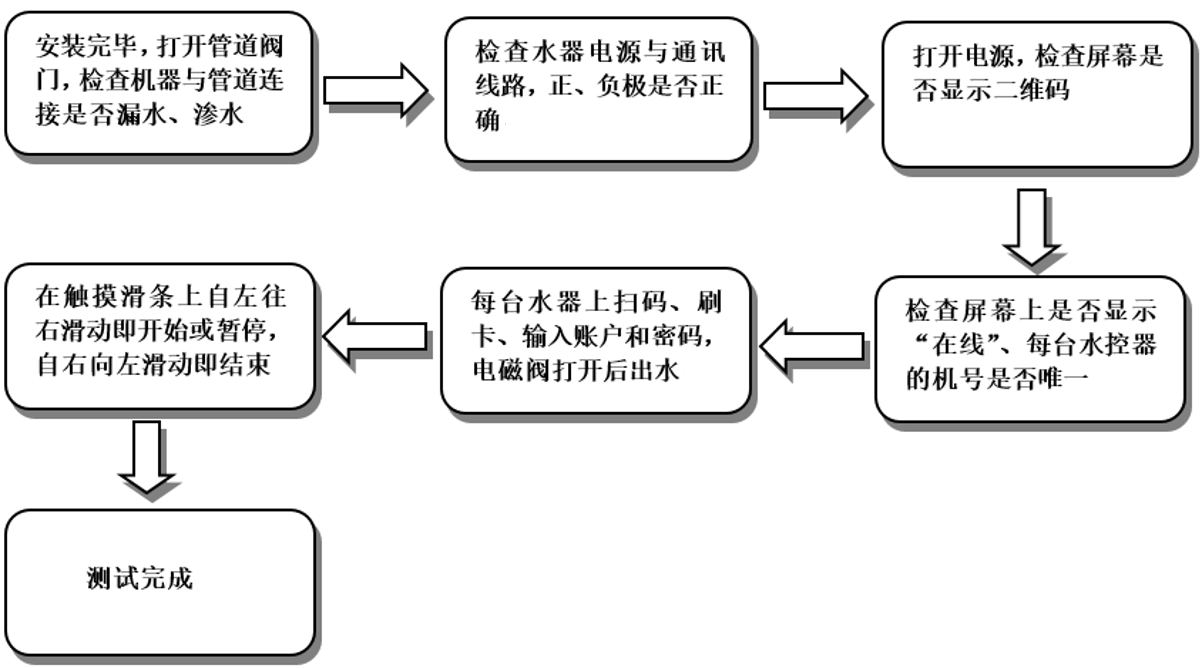

三合一水控一体机调试说明
